Stroji za dolžinsko spajanje lesa

Weinig Ultra TT 2000-4000

Fleksibilna, zmogljiva in cenovno dostopna linija za dolžinsko spajanje konstrukcijskega lesa za obdelavo paketov do širine 600 mm, višine (širine lamel) 300 mm in dolžine od 300 - 2000 mm (oz. 3000 ali 4000 mm).

Preizkusite stroj Pošljite povpraševanje

Weinig Ultra TT 2000-4000

Ultro TT 2000-4000 odlikujejo nizki stroški investicije za fleksibilno in zmogljivo dolžinsko spajanje konstrukcijskega lesa. Rezkalni agregat omogoča obdelavo paketov do širine 600 mm, višine (širine lamel) 40 – 300 mm in dolžine od 300 do 2000 mm (oz. 3000 ali 4000 mm).

Rezkanje in nanos lepila na drugo stran elementov se vrši po avtomatskem obračanju mize po prvem prehodu za 180°. Uporablja se lahko katerokoli lepilo. Proces stiskanja poteka v pretočni stiskalnici, kar omogoča neskončne spojene dolžine, ali v čelni stiskalnici, pri čemer se stiska fiksno dolžino (6 / 7,2 / 9,3 / 12 / 16 / 18 m). Povprečna zmogljivost linije je 2 paketa na minuto.

Zakaj Weinig Ultra TT 2000-4000?

Nekaj dejstev o odličnosti izdelka

Vrhunska kakovost dolžinskega spoja

Odličen Weinigov standard vreten omogoča izjemno natančnost zobatega profila. Indirekten pogon vreten skrbi za veliko rezervo v zmogljivosti in obdelavo brez vibracij. Precizen zobati profil pa poskrbi za popolnoma tesen spoj.

Vrhunska kakovost dolžinskega spoja

Možnost izdelave različnih zobatih spojev

Z linijo Ultra TT 2000-4000 se običajno izdeluje vertikalni zobati spoj za konstrukcijski les, omogoča pa tudi izdelavo horizontalnega zobatega spoja, in sicer z različnimi dolžinami zob (npr. 15/16, 10/11 mm …).

Možnost izdelave različnih zobatih spojev

Različne stopnje avtomatiziranosti

Modularen način zasnove stroja omogoča različne stopnje avtomatiziranosti pri prenosu v stiskalnico – možen je polavtomatski ali avtomatski prenos in s tem lažje delo, manj potrebnih delavcev in večjo kapaciteto.

Različne stopnje avtomatiziranosti

Prihranek lepila s FlenkenJet sistemom nanosa

Sistem za nanos lepila FlankenJet skrbi za natančno doziranje in ciljan nanos lepila vse do temeljev spoja. Problem različne viskoznosti različnih lepil se enostavno reši s premerom lukenj na šobah dozirnega sistema. Tanek sloj lepila se enakomerno porazdeli po celotni površini spoja, kar prepreči kapljanje in zmanjša čiščenje, saj se višek lepila ne prenaša po celotni liniji. Prihranek lepila je v primerjavi z običajnimi nanašalci do 30%.

Prihranek lepila s FlenkenJet sistemom nanosa

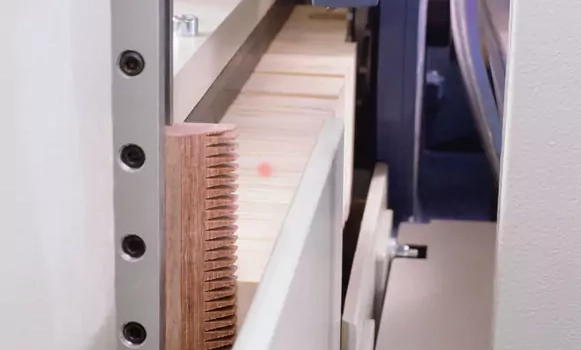

Sistem za nadzor izravnanosti paketov

Kadar je pri visokozmogljivih polnoavtomatskih linijah pomembna kapaciteta, sistem nadzorovanja paketa skrbi za poravnanost vseh obdelovancev v enem paketu oz. sproži ponovno poravnavanje če temu ni tako. Rezkanje zobatega spoja je zato vedno precizno, s tem pa dosežemo vedno znova kvaliteten produkt in manj izvržka.

Sistem za nadzor izravnanosti paketov

Koristna dodatna oprema stroja

Za linijo za dolžinsko spajanje Ultra TT 2000-4000 so na voljo različne opcije:

Predrezila za ležeči spoj

Predrezila za ležeči spoj

Pomembno pri izdelavi masivnih plošč - predrezili iz zgornje in spodnje strani se vrtita v isti smeri, torej žagata v les, s čimer se izognemo iztrganinam na izhodu.

Tehnični podatki

Za stroj Weinig Ultra TT 2000-4000

  Standard Koristna oprema
Dolžina elementov za spajanje 300 mm – 2.000 mm 300 mm – 3.000 mm / 300 - 4.000 mm
Širina elementov za spajanje 40 - 205 mm 30 - 300 mm
Debelina elementov za spajanje 20 – 80 mm 16 – 100 mm
Dolžina spojenih letev pri dvokanalni stiskalnici 3.000 – 6.100 mm /
Moč stiskanja 120 kN 145, 160 kN
Maks. presek pri dolžini zoba 10/11 mm (mehek les) 100 cm2 120, 133 cm2
Maks. presek pri dolžini zoba 10/11 mm (trd les) 80 cm2 96, 106 cm2
Dodajanje elementov Transportni trak Podajanje s predali
Nanos lepila s FlankenJet sistemom DA /
Vrsta prenosa med rezkalnim delom in stiskalnico Polavtomatski Avtomatski
Vrsta stiskalnice Dvokanalna čelna stiskalnica Pretočna stiskalnica
Večkratne dolžine v stiskalnici DA /
Predrezila za preprečevanje iztrganin NE DA
Sistem za nadzor izravnanosti paketov DA /

Možna področja uporabe stroja

Izdelava konstrukcijskega lesa

Linija Ultra TT 2000 - 4000 se uporablja v proizvodnji konstrukcijskega lesa z vertikalnim ali horizontalnim spojem. Maksimalna širina obdelovancev je 300 mm.
