Stroj za dolžinsko spajanje lesa

Weinig ProfiJoint

Vstopna linija za spajanje s številnimi prednostmi visokozmogljivih linij. Omogoča izdelavo horizontalnega (običajno za masivne plošče) ali vertikalnega zobatega spoja (npr. lepljenci) v paketu.

Preizkusite stroj Pošljite povpraševanje

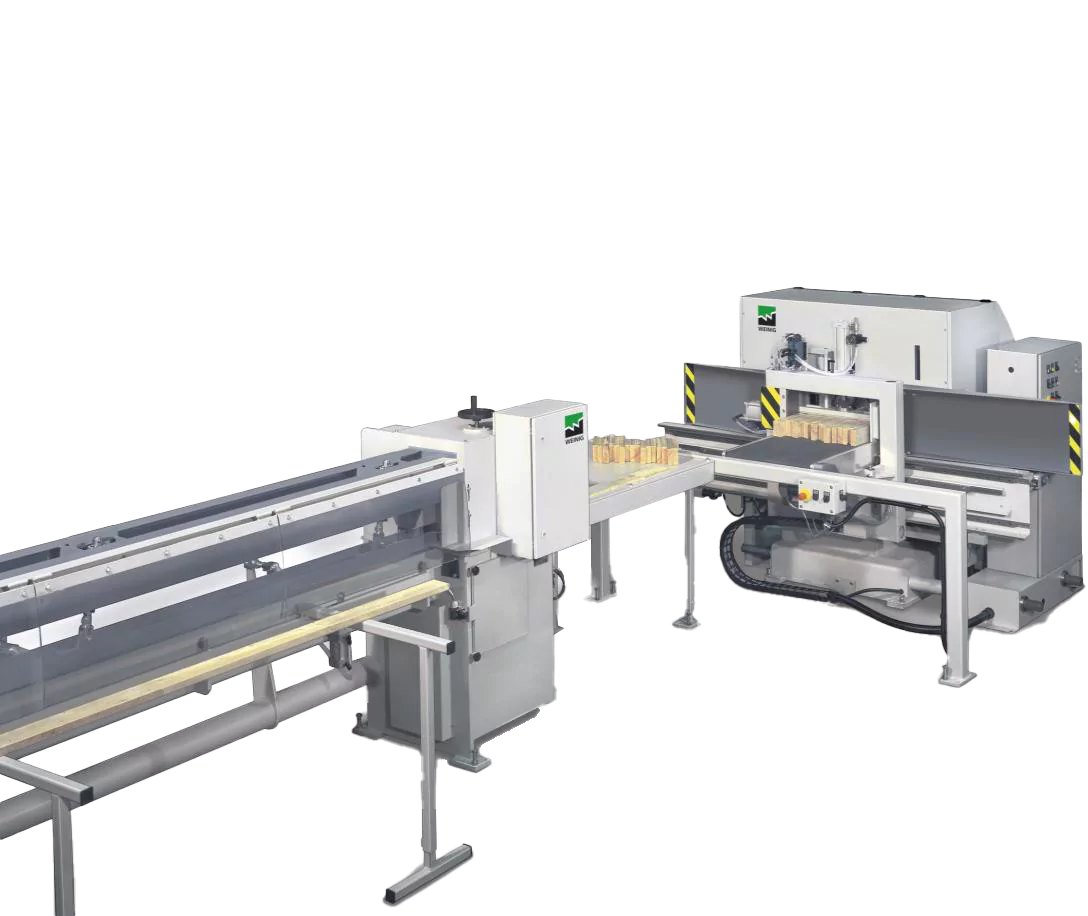

Weinig ProfiJoint

ProfiJoint je vstopni model linije za dolžinsko spajanje kratkih elementov, a predstavlja izjemen potencial na tem področju, saj uporablja vso tehnologijo velikih, naprednih linij. Je pametna investicija z izredno dobrim razmerjem med ceno in zmogljivostjo. Zaradi modularnega načina gradnje se lahko osnovni model stroja za dolžinsko spajanje nadgradi celo do kombinacije z dvema rezkalnima agregatoma.

ProfiJoint lahko obdeluje obdelovance do širine 150 (opcija 170) mm, debeline do 50 (opcija 80) mm in dolžine od 150 do 700 mm. Gusasto podnožje stroja zagotovi odlično stabilnost in dobro dušenje vibracij, kar je pogoj za natančno izdelavo ozobljenja. Pomembna prednost je tehnologija vreten – ProfiJoint ima namreč enaka vretena kot visokozmogljive Weinigove linije za dolžinsko spajanje, tako za horizontalni kot za vertikalni spoj.

Zakaj Weinig ProfiJoint?

Nekaj dejstev o odličnosti izdelka

Vrhunska kakovost dolžinskega spoja

Odličen standard orodja s predrezili iz zgornje in spodnje strani, drobilcem in rezkarjem omogoča natančnost zobatega profila. Obe predrezili se vrtita istosmerno, s čimer se izognemo iztrganinam pri izhodu iz lesa. Indirekten pogon vreten skrbi za veliko rezervo v zmogljivosti in obdelavo brez vibracij. Precizen zobati profil pa poskrbi za popolnoma tesen spoj. Stroj odlikuje enostavnost vseh nastavitev.

Vrhunska kakovost dolžinskega spoja

Možnost izdelave različnih zobatih spojev

S ProfiJointom se lahko izdeluje tako vertikalni zobati spoj (okenski lepljenci, konstrukcijski les) kot horizontalni zobati spoj (masivne lesene plošče, pohištvo, …), in sicer z različnimi dolžinami zob (npr. 10/11 ali 6/7 mm …). Tudi pri horizontalnih spojih je možna široka paleta možnosti različnih oblik spojev.

Možnost izdelave različnih zobatih spojev

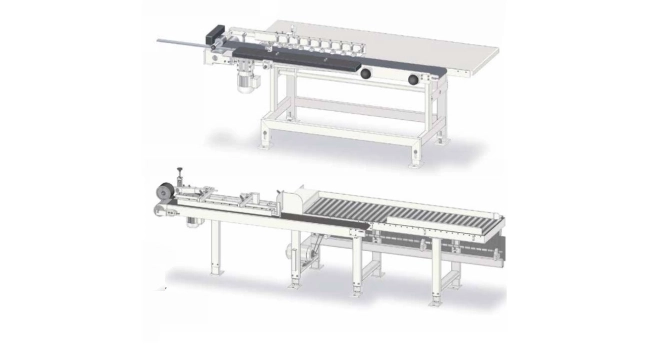

Različne stopnje avtomatiziranosti

Modularen način zasnove stroja omogoča različne stopnje avtomatiziranosti pri sami izdelavi zobatega spoja in prenosu v stiskalnico. Izvedbi Comfort in Capacity tako omogočata polavtomatski prenos ozobljenih elementov v stiskalnico in s tem lažje delo, manj potrebnih delavcev in večjo kapaciteto.

Različne stopnje avtomatiziranosti

Prihranek lepila s FlankenJet sistemom nanosa

Sistem za nanos lepila FlankenJet skrbi za natančno doziranje in ciljan nanos lepila vse do temeljev spoja. Problem različne viskoznosti različnih lepil se enostavno reši s premerom lukenj na šobah dozirnega sistema. Tanek sloj lepila se enakomerno porazdeli po celotni površini spoja, kar prepreči kapljanje in zmanjša čiščenje, saj se višek lepila ne prenaša po celotni liniji. Prihranek lepila je v primerjavi z običajnimi nanašalci do 30%.

Prihranek lepila s FlankenJet sistemom nanosa

Koristna dodatna oprema stroja

Za linijo za dolžinsko spajanje ProfiJoint so na voljo različne opcije:

Predrezila za ležeči spoj

Predrezila za ležeči spoj

Pomembno pri izdelavi masivnih plošč - predrezili iz zgornje in spodnje strani se vrtita v isti smeri, torej žagata v les, s čimer se izognemo iztrganinam na izhodu.

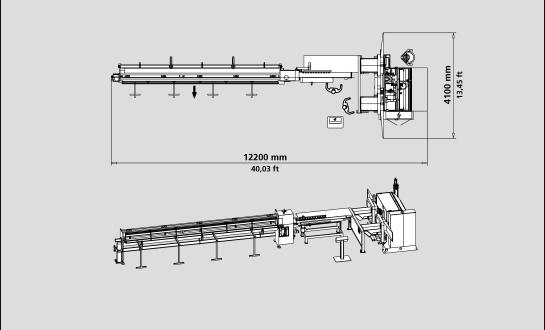

Izvedba Comfort

Izvedba Comfort

S polavtomatskim prenosom iz rezkalnega dela v stiskalnico omogoča prenos do 35 elementov na minuto in olajša delo zaposlenim.

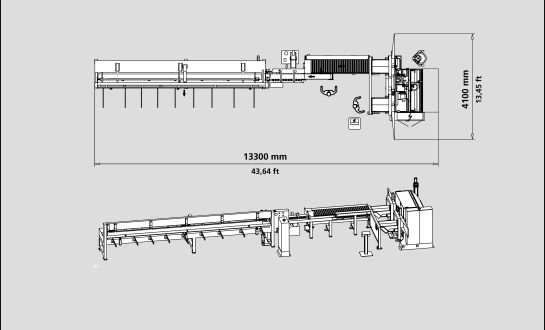

Izvedba Capacity

Izvedba Capacity

S polavtomatskim prenosom iz rezkalnega dela v stiskalnico omogoča prenos do 40 elementov na minuto. Hkrati dvokanalna stiskalnica zagotavlja večjo kapaciteto stiskanja.

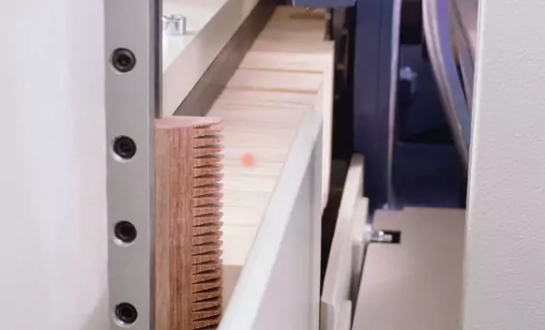

Sistem za nadzor poravnanosti paketov

Sistem za nadzor poravnanosti paketov

Sistem skrbi za stalno poravnanost obdelovancev v enem paketu, s čimer vsi obdelovanci dosegajo popolno kakovost brez iztrganin in dobro izdelan spoj, s tem pa manj izvržka.

Tehnični podatki

Za Weinig ProfiJoint

Tehnični podatki Standard Koristna oprema
Dolžina elementov za spajanje 150 - 700 mm /
Širina elementov za spajanje 40 - 150 mm 25 – 170 mm
Debelina elementov za spajanje 20 – 50 mm 16 – 100 mm
Dolžina spojenih letev 3.000 – 6.100 mm /
Moč stiskanja 100 kN 120 kN
Maks. presek pri dolžini zoba 10/11 mm (mehek les) 83 cm2 100 cm2
Maks. presek pri dolžini zoba 10/11 mm (trd les) 67 cm2 3b - Vrednost 2 80 cm2
Dodajanje elementov V paketu /
Širina mize za pakete 500 mm /
Nanos lepila s FlankenJet sistemom DA /
Vrsta prenosa med rezkalnim delom in stiskalnico Ročni Polavtomatski (Comfort, Capacity)
Vrsta stiskalnice Enokanalna čelna stiskalnica Dvokanalna čelna stiskalnica
Predrezila za preprečevanje iztrganin NE DA
Sistem za nadzor poravnanosti paketov NE DA

Možna področja uporabe stroja

Vstopna linija za dolžinsko spajanje ProfiJoint se uporablja pri spajanju kratkih elementov v proizvodnji masivnih lesenih plošč, pohištva, okenskih lepljencev in podobno.

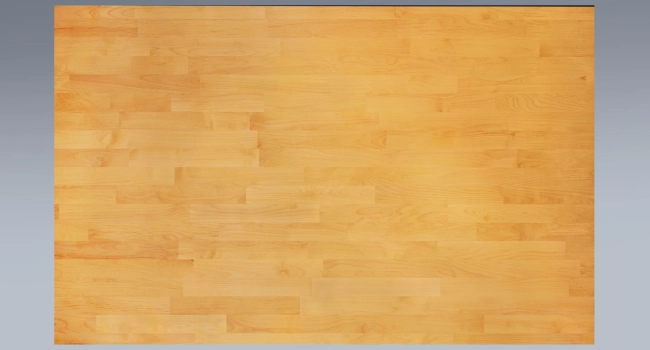

Izdelava masivnih lesenih plošč

Linija ProfiJoint se uporablja v proizvodnji masivnih lesenih plošč, proizvodnji masivnega pohištva, stopnic ipd. V tem primeru se običajno uporabi spajanje s horizontalnim (ležečim) zobatim spojem. Dolžina zob variira – najbolj pogosta je 10/11 mm.

Izdelava masivnih lesenih plošč

Izdelava okenskih lepljencev, okvirjev slik

Linija ProfiJoint se uporablja za dolžinsko spajanje dobrih dolžin lesa v proizvodnji okenskih lepljencev. V tem primeru se običajno uporabi spajanje z vertikalnim (pokončnim) zobatim spojem. Dolžina zob variira – najbolj pogosta je 15/16 mm.

Izdelava okenskih lepljencev, okvirjev slik
