Strojevi za duljinsko spajanje drva

Weinig HS 120

Linija za duljinsko spajanje s horizontalnim spojem, prikladna za proizvođače masivnih ploča koje zahtijevaju visoke kapacitete spajanja.

Testirajte stroj Pošaljite upit

Weinig HS 120

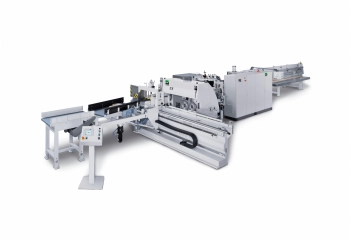

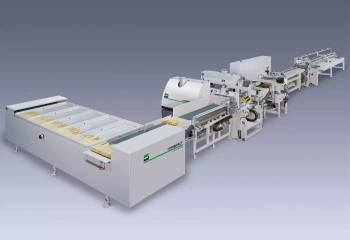

Protočna linija za duljinsko spajanje drva Weinig HS 120 nenadmašna je u kapacitetu i kvaliteti spajanja. Protočne linije obrađuju svaki element pojedinačno, pri čemu je osnovni dio za glodanje sposoban u kontinuiranom prolazu obraditi do 120 komada u minuti, a opcionalno čak i 240 komada u minuti. Preša u isto vrijeme može stisnuti 14 ciklusa.

Dodatno je moguće integrirati komponente za visoku kapacitetu, kao što je npr. automatsko dodavanje ili kontrola obrade čeone strane. Obrađeni dijelovi koji ne ispunjavaju određene kvalitativne kriterije, izbacuju se iz procesa prije nanošenja ljepila, što povećava iskorištenje, jer tako ne odlazi u otpad cijela stisnuta letva.

Zašto Weinig HS 120?

Nekoliko činjenica o izvrsnosti proizvoda

Vrhunska kvaliteta dužinskog spoja

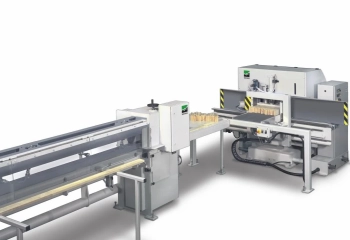

Izvrstan standard alata s predrezačima s gornje i donje strane, drobilicom i glodalom (točnost podešavanja do 1/100) omogućuje preciznost zubatog profila. Oba predrezača okreću se u istom smjeru sprječavajući time nastanak isčupanja prilikom izlaska iz drva. Neizravni pogon vretena osigurava velik raspon performansi i obradu bez vibracija. Precizan zubati profil osigurava savršeno čvrst spoj. Stroj se odlikuje jednostavnošću postavki.

Weinig HS 120

Horizontalni spoj

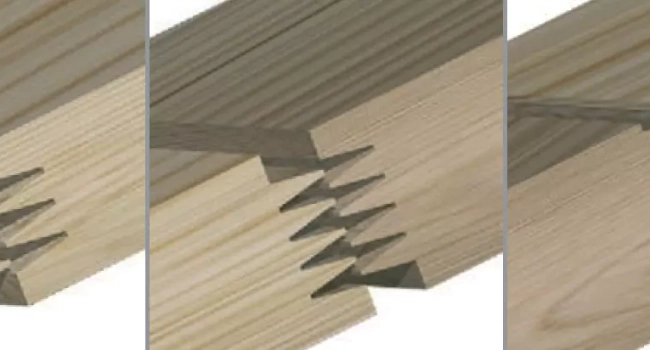

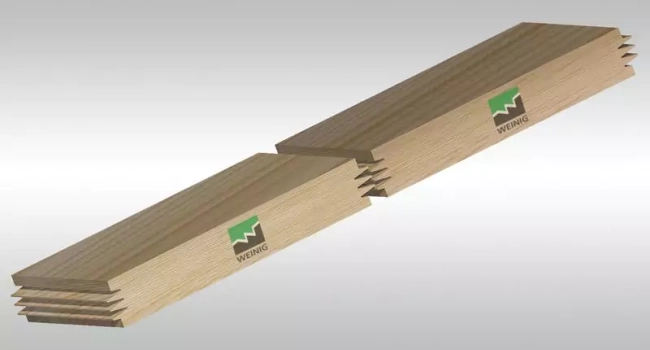

S linijom HS120 moguće je izraditi horizontalni (ležeći) profil koji se uglavnom upotrebljava u proizvodnji namještaja. Ovim profilom nastaju ploče stolova koje izgledaju kao parket jer se na njima vide samo ravni spojevi. Profili zuba u horizontalnom spoju različiti su. Primjerice, pozitivno-negativni profil drugi je najčešći profil u kombiniranim jedinicama za glodanje jer zahtijeva opremu sa samo 3 umjesto 4 predrezača, a stvara kvalitetan izgled ravnih spojeva. Trapezoidni profil zbog svog se podrijetla također naziva američki profil, a obično se isporučuje s duljinom zuba od 1/4 inča.

Weinig HS 120

Ušteda ljepila pomoću sustava za nanošenje FlankenJet

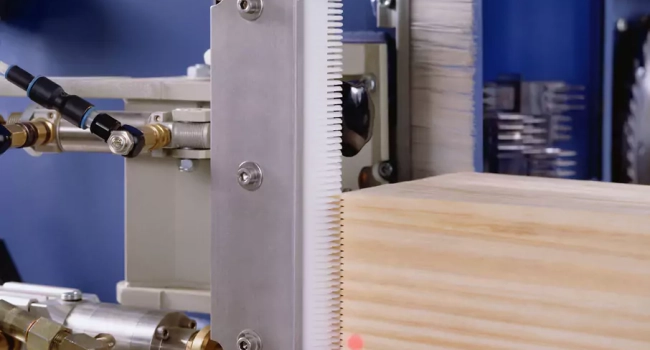

Sustav za nanošenje ljepila FlankenJet osigurava precizno doziranje i ciljano nanošenje ljepila sve do baze spoja. Problem različite viskoznosti različitih ljepila lako se rješava promjerom rupa na mlaznicama sustava za doziranje. Tanak sloj ljepila ravnomjerno se raspoređuje po cijeloj površini fuge. Na taj se način sprječava kapanje i smanjuje potreba za čišćenjem jer se višak ljepila ne prenosi duž cijele linije. Ušteda ljepila je do 30 % u usporedbi s uobičajenim sustavima za nanošenje.

Weinig HS 120

Potpuno automatiziran postupak

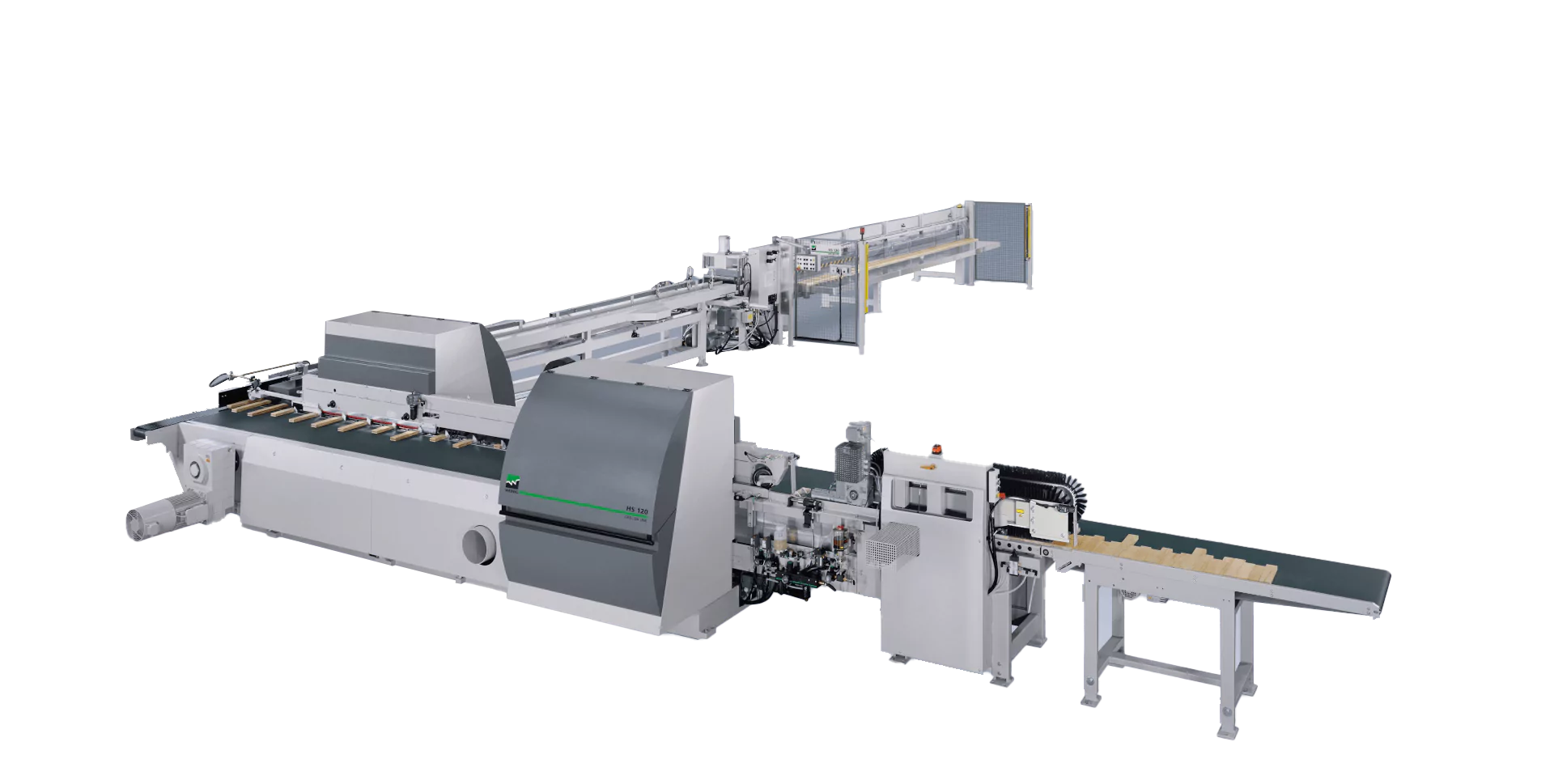

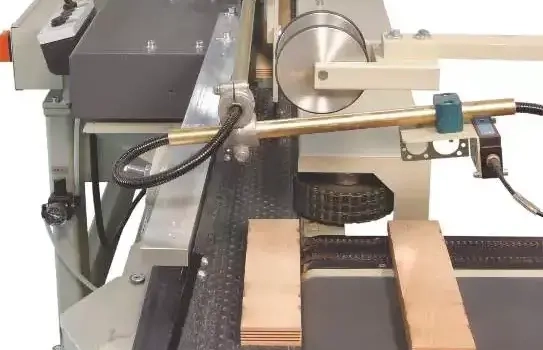

Pojedinačni elementi postavljaju se na ulaznu transportnu traku, a svi daljnji postupci odvijaju se potpuno automatski: izrada ozubljenja, nanošenje ljepila, prijenos na traku za predsastavljanje, prešanje. Sve komponente linije savršeno se podudaraju kako bi osigurale učinkovit i besprijekoran rad na najvećem mogućem stupnju raspoloživosti.

Weinig HS 120

Izbacivanje nepotpunih elemenata

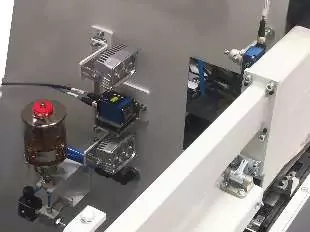

Linija HS120 osigurava izbacivanje nepotpuno strojno obrađenih elemenata (npr. prekratkih zuba) ili elemenata na koje nije naneseno ljepilo prije prijenosa u prešu. Time se sprječava izbacivanje cijele nepotpuno stisnute palice i povećava iskorištenost drva.

Weinig HS 120

Korisna dodatna oprema za stroj

Za liniju za duljinsko spajanje HS dostupne su različite opcije:

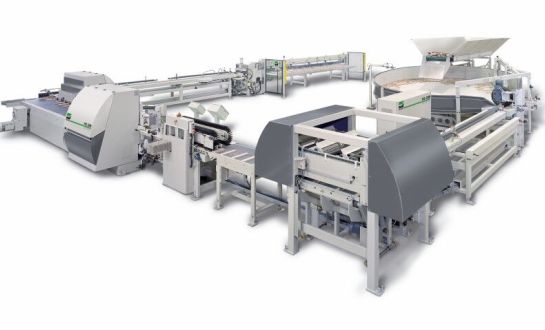

Spinfeed dodavač elemenata

Spinfeed dodavač elemenata

Spinfeed dodavač predstavlja automatsku alternativu za brzo dodavanje elemenata u liniju za duljinsko spajanje.

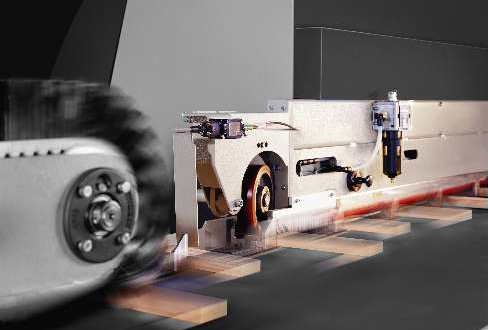

Automatsko dodavanje elemenata s četkama

Automatsko dodavanje elemenata s četkama

Omogućava neprekidno dodavanje do 240 elemenata u minuti, pri čemu nije važno slijedi li kratkom elementu dugi.

TrimSaver

TrimSaver

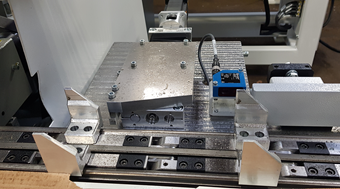

Sprava, koji mjerenjem čeonu stranu i prilagodi rezanje drobilice te time omogućava štednju drva i sprječava kvalitetne nedostatke pri dužinskom spoju.

Glueeye

Glueeye

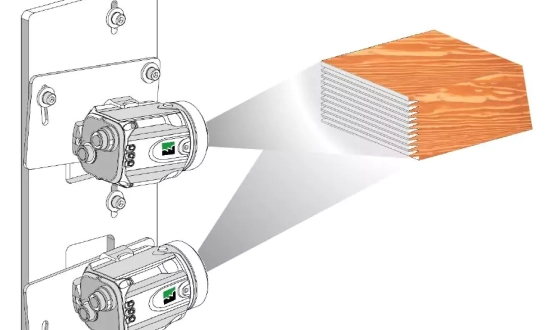

Omogućava vizualni pregled nanošenja ljepila na pojedinačne elemente. Trenutno nanošenje ljepila uspoređuje se s pripremljenom osnovnom slikom pomoću kamera u boji.

Tehnički podaci

Za stroj Weinig HS 120

  Standard Korisna oprema
Duljina elemenata za spajanje 110 - 900 mm /
Širina elemenata za spajanje 37 - 152 mm 25 – 203 mm
Duljina elemenata za spajanje 16 – 50 mm /
Duljina spojenih letava do 6.100 mm do 7.200/7.500/9.300 mm
Kapacitet pri horizontalnom spoju s elementima 22 x 50 x 350 mm 33,6 m/min 39,2 m/min / 56 m/min / 63 m/min
Sila stiskanja 120 kN 145 kN
Maks. presjek kod duljine zuba 10/11 mm (meko drvo) 100 cm2 120 cm2
Maks. presjek kod duljine zuba 10/11 mm (tvrdo drvo) 80 cm2 96 cm2
Dodavanje elemenata Transportna traka za dodavanje Četke za automatsko dodavanje elemenata
Tip glodalice Kombinacija dvije glodalice za izradu ozubljenja na pojedinačnom elementu /
Nanos ljepila s FlankenJet sustavom DA /
Vrsta prijenosa između dijela za glodanje i preše Automatski /
Vrsta preše Dvokanalna čeona preša /
Višestruke duljine u preši DA /
Predrezači za horizontalni spoj DA /
TrimSaver NE DA
GlueEye sustav kontrole nanošenja ljepila NE DA

Moguća područja primjene stroja

Linija za duljinsko spajanje HS 120 koristi se za spajanje kratkih elemenata u proizvodnji masivnih drvenih ploča, stepenica, namještaja i slično.

Proizvodnja masivnih drvenih ploča

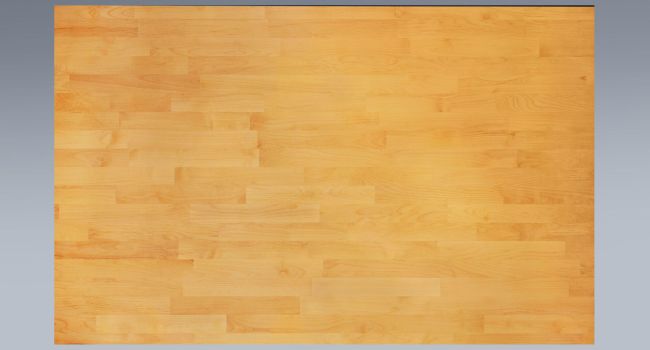

Linija HS upotrebljava se u proizvodnji masivnih ploča, masivnog namještaja, stepenica i sl. U tom slučaju obično se primjenjuje metoda spajanja horizontalnim (ležećim) zubatim spojem. Dužina zuba razlikuje se, a najčešće iznosi 10/11 mm.
